Антенна на 2 метровый (136-174 МГц)
keshonOffline
6
Опубликовано 29.11.2016 в 14:51 | Сообщение # 1
Посмотрел вот эту тему http://radioprofi.com.ua/forum/7-453-1 и хочу изготовить антенный стек из 6 элементов на 2 метровый диапазон. Вот нашел источник  - инструкция по сборке http://22dx.ru/varianty-antenn-s-krugovoj-diagrammoj-napravlennosti-na-diapazon-144-146-mgts/
У кого есть опыт в постройке антенных стеков нужно помочь мне с некоторыми нюансами. Я буду пошагово осуществлять сборку и по ходу те нюансы что у меня будут возникать я буду спрашивать здесь.
Так вот для начала, в моем распоряжении есть: RigExpert AA1400, анализатор спектра до 27 ГГц, генератор ВЧ сигнала и ваттметр Bird с возможностью прямого подключения к рабочей линии и замера подводимой и отраженной мощности вплодь до 500 Вт и там сзади также табличка по расчету из полученных данных КСВ.
Хочу начать сборку с самого мощного стека:

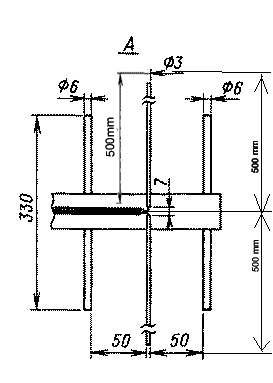

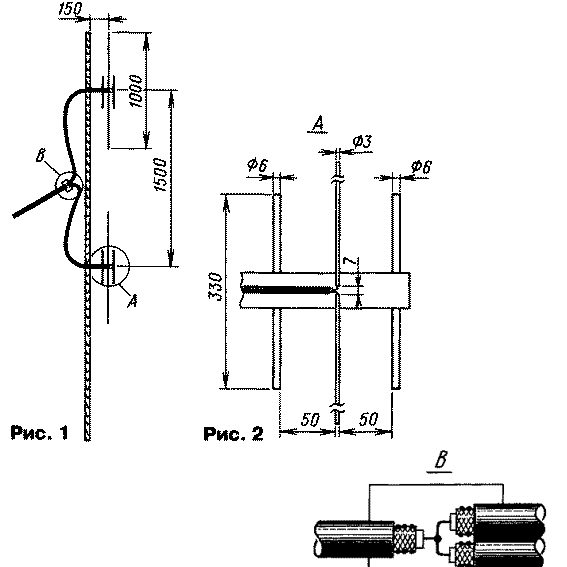

http://22dx.ru/wp-content/uploads/2015/11/05-155x300.gif
UR4FYOffline
4
Опубликовано 08.07.2024 в 23:16 | Сообщение # 2
Не знаю актуально или нет, попробуйте программу Manna

OdesaRadioLink
radiomanOffline
23
Опубликовано 10.07.2024 в 13:48 | Сообщение # 3
Для постройки антенного стека из 6 элементов на диапазон 2 метра вам понадобятся определенные инструменты и методы измерения, которые у вас уже есть. Вот несколько шагов, которые можно предпринять для успешной сборки антенны:Измерение КСВ с помощью RigExpert AA1400:Подключите ваш RigExpert AA1400 к антенной линии и выполните измерение КСВ (коэффициент стоячей волны). Это позволит вам убедиться, что антенна согласована с радиочастотной линией и минимизировать потери мощности.Использование генератора ВЧ сигнала:Генератор ВЧ сигнала поможет вам проверить частотные характеристики антенны, убедиться, что она работает в нужном диапазоне частот.Измерение мощности с помощью ваттметра Bird:Используйте ваттметр Bird для измерения подводимой и отраженной мощности. Это важно для оптимизации работы антенны и согласования её с передатчиком.Настройка антенны:Используйте данные, полученные с помощью анализатора спектра и измерений КСВ, чтобы настроить антенну на целевую частоту диапазона 2 метра (144-146 МГц). Это может включать настройку длины элементов, расстояния между элементами и другие параметры.Проверка диаграммы направленности:После сборки антенного стека измерьте диаграмму направленности с помощью RigExpert AA1400, чтобы убедиться, что антенна действительно направлена в нужном направлении с минимальными побочными излучениями.
