Трансиверы серии SW20**
NARAJANAOffline
343
Опубликовано 23.01.2016 в 23:52 | Сообщение # 46
В разъем "Тангента" подключается любая тангента с электретным микрофоном и кнопкой PTT. Главное, правильно развести три провода, MIC, PTT, GND.
В старых трансиверах был разъем RJ-14, как в телефонных аппаратах, в новых трехконтактный джек 3мм.
В разъем "Микрофон" можно подключать и электретный, и динамический микрофон.

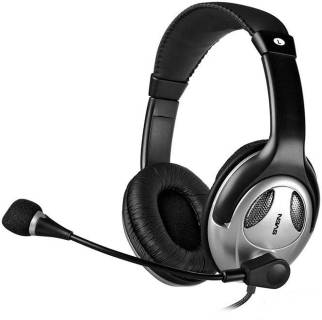

С этим трансивером прекрасно работает дешевая компьютерная гарнитура SWEN AP-670MV.


UW5EJJ/315LR118

Сообщение отредактировал NARAJANA - Суббота, 23.01.2016, 23:57
Piter2006Offline
12
Опубликовано 24.01.2016 в 10:49 | Сообщение # 47
У меня уже новый с  джеком 3мм.
Прикрепления: 5479728.jpg (32.3 Kb)
NARAJANAOffline
343
Опубликовано 24.01.2016 в 13:29 | Сообщение # 48
Ну тогда еще проще, трехконтактный джек 3мм, на кончике микрофон, средняя часть РТТ, возле корпуса земля.


UW5EJJ/315LR118
Piter2006Offline
12
Опубликовано 24.01.2016 в 14:28 | Сообщение # 49
Нашол еще одну схемку она помойму ближе к моему трансиверу так как 4 розъема а не 5 и нарисовал как вариант схему подключения
Прикрепления: 5747400.jpg (9.2 Kb)
Piter2006Offline
12
Опубликовано 24.01.2016 в 14:29 | Сообщение # 50
Я так понял схематическое отображение разъемов такое:
Прикрепления: 7857960.jpg (7.1 Kb)
NARAJANAOffline
343
Опубликовано 24.01.2016 в 17:03 | Сообщение # 51
Совершенно верно, цоколевка на последнем рисунке именно такая.

UW5EJJ/315LR118
Piter2006Offline
12
Опубликовано 24.01.2016 в 17:07 | Сообщение # 52
Уважаемый NARAJANA а за предыдущий рисунок что скажите ? Жизнеспособная схема
NARAJANAOffline
343
Опубликовано 24.01.2016 в 18:07 | Сообщение # 53
В предыдущем рисунке я ничего не понял. Использовать еще и гнездо педали нет необходимости, на гнезде Микрофон присутствует контакт РТТ. Схема тангенты примитивна, кнопка и электретный микрофон. Обязательно микрофон шунтировать конденсатором 1n-2n для блокировки по ВЧ. Обычно этот конденсатор в SMD исполнении уже припаян на контакты микрофона, но надо проверить. Любую тангенту можно переделать и будет работать она с SW.


UW5EJJ/315LR118

Сообщение отредактировал NARAJANA - Воскресенье, 24.01.2016, 19:36
Piter2006Offline
12
Опубликовано 24.01.2016 в 19:34 | Сообщение # 54
Ок благодарю
BRAMBULOffline
417
Опубликовано 11.05.2016 в 19:18 | Сообщение # 55
NARAJANA, а как настраивали SW-ку на передачу, в какой последовательности и как обстояло дело с программированием?

а то у меня руки зачесались по поводу варианта SWmini, разница в цене между КИТом и собранным как раз поездка на неделю в Карпаты :p

Пы.Сы. до конца  месяца должна появиться версия с синтезатором на Si5351, а это потребление на приём около 200-250 мА, что намного веселее чем 350-380мА smile


ut7e.com

Сообщение отредактировал BRAMBUL - Среда, 11.05.2016, 21:30
NARAJANAOffline
343
Опубликовано 14.05.2016 в 11:28 | Сообщение # 56
Извиняюсь, что сразу не ответил. КВ часть в этом трансивере если все элементы исправны и соответствуют номиналам, работает сразу, я ничего не настраивал особо, подстроечником уровень микрофона на слух настроил и все. Вот с УКВ частью пришлось повозится, но SWmini это не касается.
Синтезатор прошивал программатором USBasp, через программу Ardude. Все достаточно просто, если не спешить. Смело покупайте конструктор, собирать его легко и приятно. Саша Шатун всегда проконсультирует на форуме, или по телефону, если вдруг понадобится.


UW5EJJ/315LR118

Сообщение отредактировал NARAJANA - Суббота, 14.05.2016, 11:30
